Ремень изнашивается и рвётся в нескольких случаях. Если вы часто и длительное время пользуетесь рубанком, от работы инструментом с затупившимися ножами и если начинать строгать, не дав двигателю набрать максимальные обороты. В этом случае происходят рывки, затыки, на ремне ломаются зубцы, в итоге через некоторое время он обрывается.

Чтобы заменить ремень на новый, первым делом выключаем рубанок из сети. Винт, который надо открутить, скрывается на боковой крышке под наклейкой.

Аккуратно отклеиваем наклейку и крестовой отвёрткой выкручиваем винт. Снимаем крышку и видим оборвавшийся ремень.

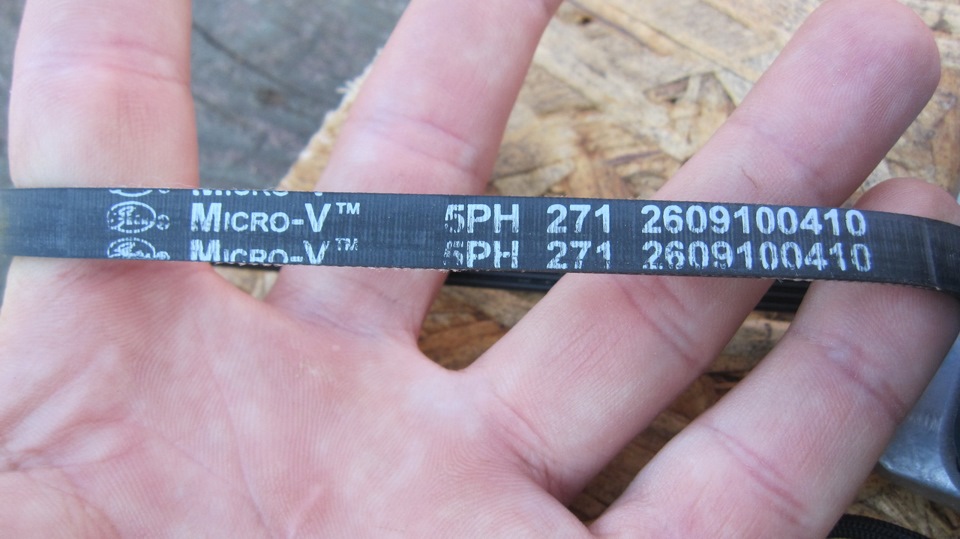

Новый экземпляр сначала надеваем на маленькую шестерню, расположенную справа, а потом натягиваем на большую, прокручивая его.

Расправляем ремень привода, чтобы он не был перекошен, вставляем крышку, закручиваем болт, прижимаем наклейку.

Включаем рубанок Интерскол в сеть и начинаем работу, сначала дав возможность двигателю развить максимальную мощность. Ремень привода – расходная часть инструмента, купите пару штук и уберите до следующей замены. Если статья понравилась, поделитесь ей в соцсетях.

Всем здрасте. Представляю Вашему вниманию рубанок российского производителя, правда сделанного в Китае, ИНТЕРСКОЛ. О предыдущем рубанке можно почитать здесь Отзыв о рубанке. Взял старшего собрата, так как работы предстояло очень много.
В принципе аппарат очень интересный, высоко оборотистый, но очень тяжелый. После 3-4 часов работы, начинает болеть запястье и бицепс руки. Шнур длинный для питания 220. Сменный лезвия не дорогие, начиная от 180 рублей и кончая 670 руб. Все зависит от стали. Конечно же рубанок, т. е. лезвия не любит гвозди. Так как приходилось работать со старыми досками, то очень много лезвий загубил. Лезвия менял почти каждую неделю. Так как денег на стройку не было и покупать древесину я не мог на пилораме, то разбирал старые сараи на участках и каждую досочку приходилось проходить рубанком. Поэтому он мне сэкономил порядка 200 000 рублей. Работа конечно адская, но зато все на халяву, и построил дом почти на халяву.

Так что всем советую данный аппарат, может конечно не его, а меньшего собрата. Здесь есть еще один плюс, это то, что им можно дюймовую доску за один проход пройти рубанком. Предыдущим приходилось в два захода проходить.
Рубанок не любит сырую древесину. Сразу же забивается отверстие откуда выходит стружка. На предыдущем рубанке такого не наблюдалось.

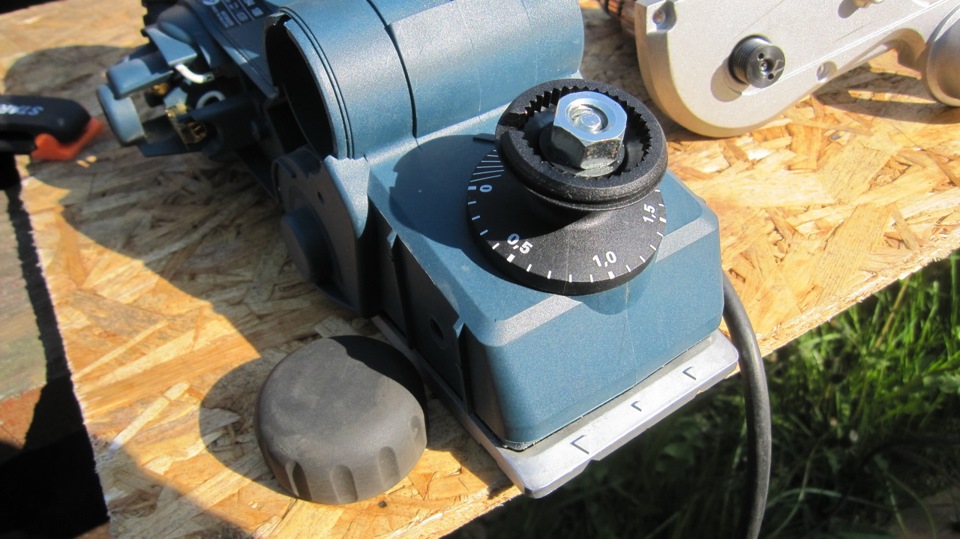

Также можно менять уровень строгания, от одного миллиметра до пяти миллиметров.

Приветствую всех!
В электрорубанке Интерскол ИЖ Р 102 М развалился подшипник в опоре фрезы.
Инструкция есть, но порядок разборки в ней не описан.
Неясно два момента:

  • как вытащить фрезу;
  • как снять и одеть запрессованный подшипник.

PS: или дешевле не мучаться, а отнести в СЦ на ремонт?

Я бы рекомендовал отнести в сервис.

Отнес в сервис. Подшипник заменили. По непонятной мне причине рубанок стал запускаться рывками.
В этой же ремонтной мастерской за 700 руб предлагали заменить блок плавного пуска или выкинуть его вообще.

Шоко заяц написал :
По непонятной мне причине рубанок стал запускаться рывками.

Как это — рывками? Скорость набирает рывками или еще какая-то беда?

Насчет блока плавного пуска — если у Вас там, где Вы работаете напряжение скачет — то работать будет очень неудобно.

Рубанок набирает рывками скорость (слышно, как сбрасывает обороты) и дергается в руке (подпрыгивает) при наборе скорости. До ремонта скорость набиралась за несколько секунд, сейчас — где-то за полминуты.
Вряд ли причина скачки напряжения. Такое явление было показано сразу после ремонта в мастерской, которая находится в центре города, и повторяется дома, который находится в другом районе города, где такое явление ранее не наблюдалось.
Могу снять видео.

посмотри шкивы и ремешок

Шоко заяц написал :
До ремонта скорость набиралась за несколько секунд, сейчас — где-то за полминуты.

Шоко заяц написал :
Такое явление было показано сразу после ремонта в мастерской

И что мастерская говорит — это нормально? Давайте видео, будем разбираться.

Пуск рубанка после недельной отлежки в отапливаемом помещении:

Пуск рубанка после обработки 3-5 погонных метров ели при температуре около 10 градусов тепла

Под задней платформой, есть блок плавного пуска которого там быть не должно,откуси проводаи соедини напрямую.Если возникнут трудности,тогда к нам.диагностика бесплатно.

Шоко заяц написал :
Рубанок набирает рывками скорость (слышно, как сбрасывает обороты) и дергается в руке (подпрыгивает) при наборе скорости. Такое явление было показано сразу после ремонта в мастерской

Как же ж можно "такое явление" выдавать из ремонта?!
Эта лабуда ведь и придумана именно для безопасности и удобства в работе.
А тут выдают рубанок более опасный и менее удобный.
За Ваши же деньги.
Как так?
Тем более, что мастерам в том самом центе Тулы отключить этот блок — дело пяти минут. И спрашивать не буду — только предупрежу, что отключил.

Читайте также:  Как вымыть расческу для волос

То, что это не низкое напряжение — однозначно.

skorpion7400 написал :
. откуси проводаи соедини напрямую

По мне, так сначала терапия: проверить щётки на предмет "зависания" в щёткодержателях, м.б., камушком — коллектор, "сопли" всякие в самом блоке, холодные пайки, а уж потом — за скальпель.

Но по правде сказать, этот блок глючит частенько.

Если нет желания или возможностей, я бы выбрал вариант

Шоко заяц написал :
. выкинуть его вообще.

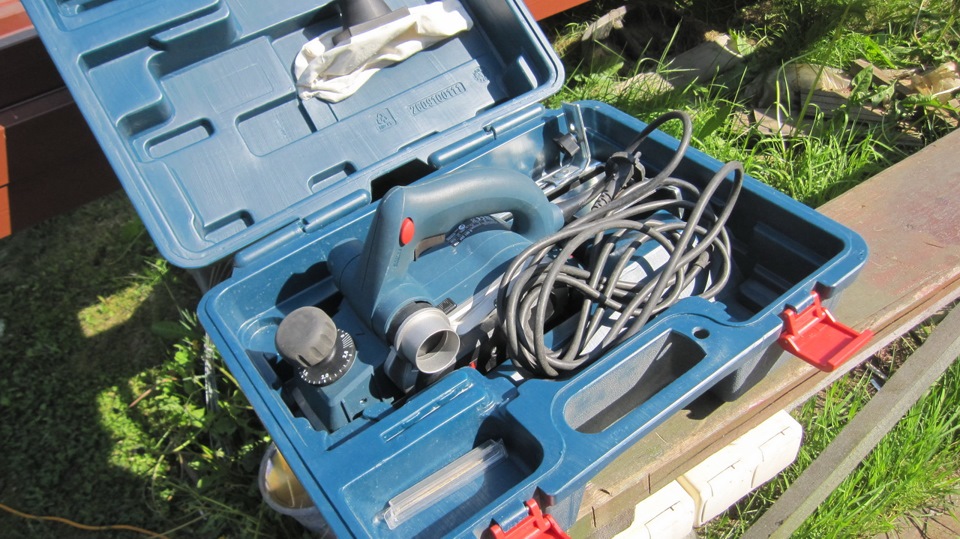

Рубанок BOSCH GHO 26-82.
Странная штука жизнь, кто-то справляется одним топором, а кому-то мало десятка электроинструмента и станков )
Это тот случай, когда аппетит приходит во время еды.

Да, чем больше инструмента у тебя, тем удобнее, легче, производительнее ты работаешь…но с другой стороны-это якорь…ты теряешь "мобильность". Чем больше у тебя собственности, тем большим ты становишься рабом вещей.

Но черт возьми, много инструмента это хорошо…а много качественного инструмента-еще лучше.

И жил же я когда-то без рубанка…но на мой взгляд, наличие фуганка, рейсмуса, все равно не в полной мере заменяют рубанок…хотя…

Моему рубанку 6 лет…первое вскрытие как говориться.

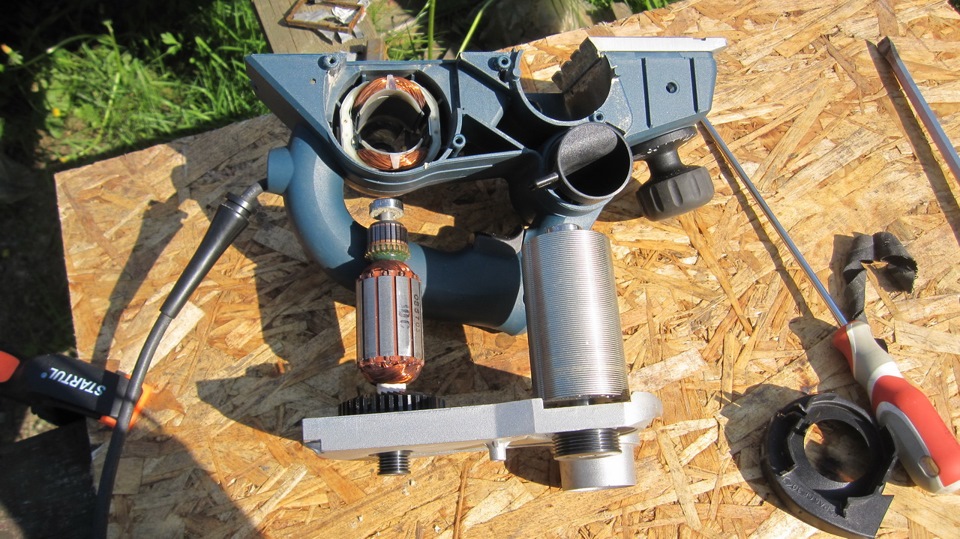

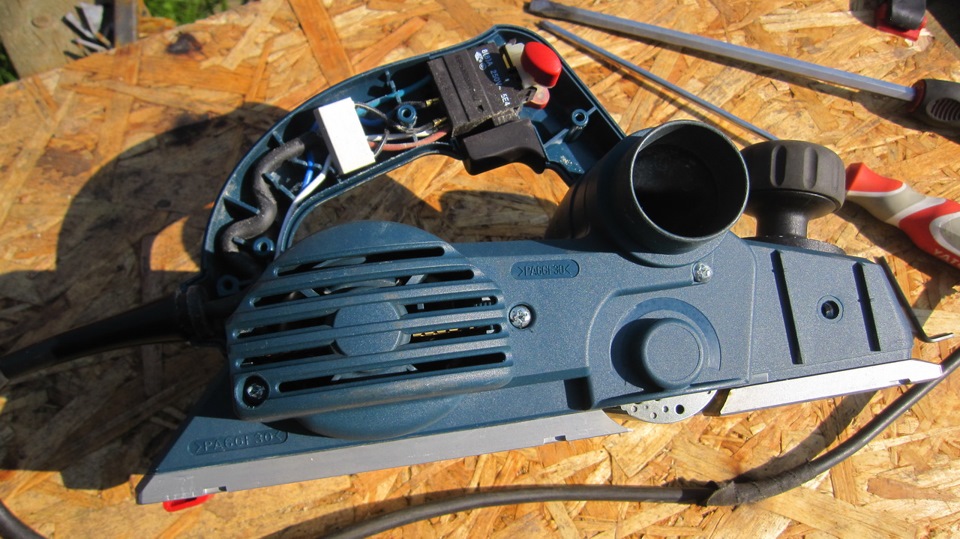

Разборка до последнего болта…

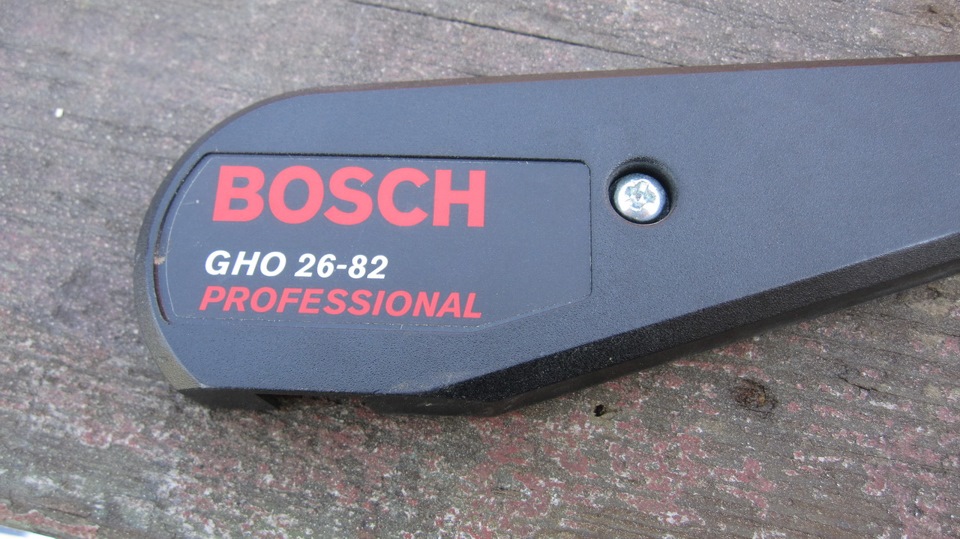

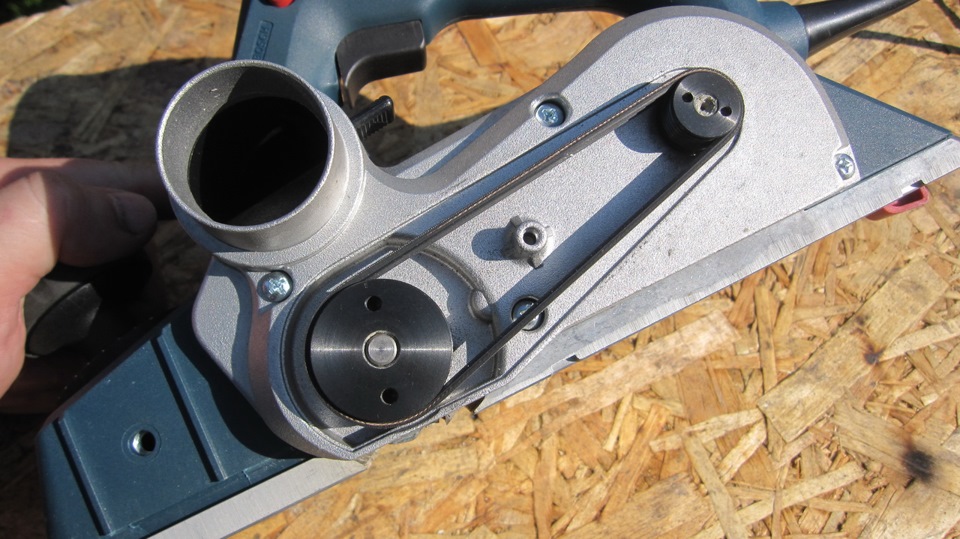

Снимаем кожух ремня.

Очередной инструмент, где все обслуживание свелось к чистке от пыли, полировке коллектора и регулировке.
Это радует.

Что по возможным расходникам:

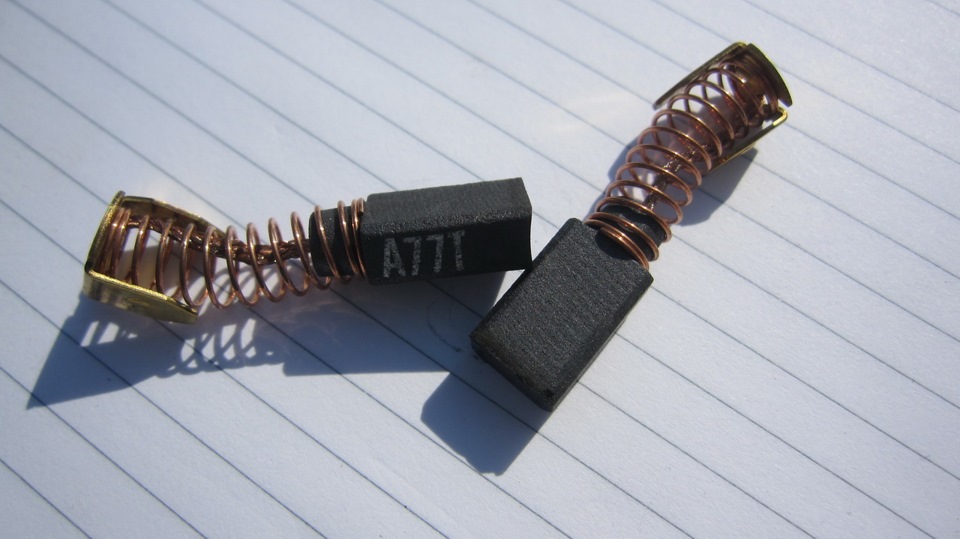

Щетки 5.0х7.9х15.0

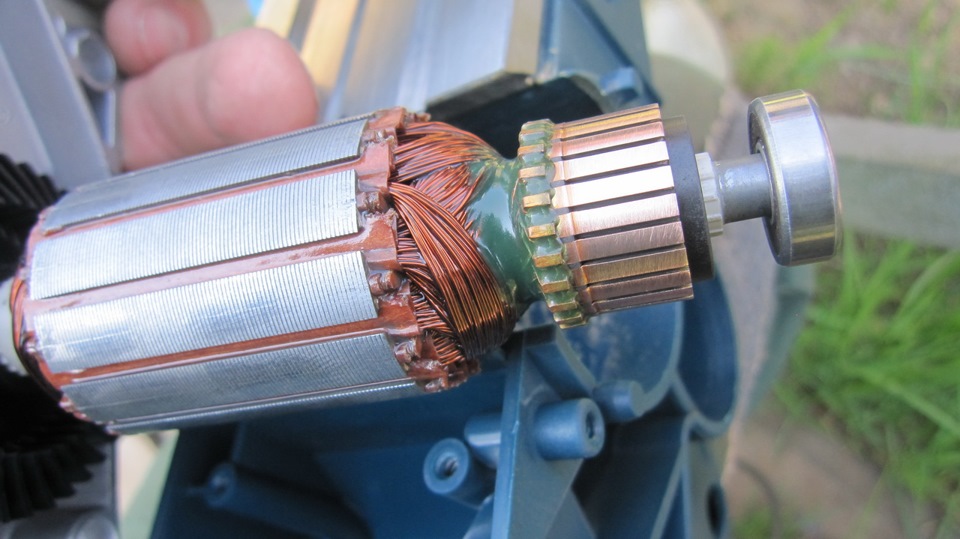

Подшипники ротора 607RS — 2 шт
Подшипники вала 607RS + 6000 2 RS

Вроде как этот рубанок выпускается и сейчас…
Что я могу о нем сказать…
Это надежный, очень производительный рубанок.
Очень хорошая система стружкоотвода и удобный "реверс" выброса материала.
Радуют хорошие ножи.
В барабане один нож…но качество его отлично.
Работают ножи очень долго…за все годы, я только 3тий нож установил…ну это разумеется если гвозди не строгать ).
Из минусов…
Минусы часто вытекают из плюсов…
Вес…чем больше вес, тем стабильнее инструмент, тем самым тяжелее им вкалывать )
Так как плавного пуска нет (в подобных вещах он редкость), хотя можно дооснастить…то при запуске, чувствуется как инструмент хочет провернуть сам себя вокруг вашей руки…это немного напрягает и вырабатывается привычка при отрыве от заготовки не "глушить" рубанок…как можно меньше перезапускать двигатель.
Все это фигня на самом деле…самое большое но в том, что при при большом съеме, плоскость несколько заваливается в право…сказывается небольшое смещение веса от оси.

Электрические рубанки – это неотъемлемый инструмент современных плотников, столяров, а также всех специалистов, занимающихся обработкой пиломатериалов. Их распространенность вызвана практической эффективностью и наличием у данного оборудования значительных преимуществ по сравнению с ручными аналогами. Чтобы полностью использовать потенциал устройства, ножи для электрорубанка необходимо предварительно регулировать перед обработкой древесины. Также лезвия должны быть острыми. Это позволит вместе с правильной настройкой их положения обрабатывать значительные объемы досок или брусьев без особых проблем и усилий со стороны пользователя.

Разновидности ножей для электрорубанков

Ножи на электрорубанке являются расходным материалом. С их помощью обеспечивается обработка деревянных поверхностей.

Часто ножи идут в комплекте с электроинструментом в количестве 2-х штук.

Ножи для электрорубанка классифицируются по следующим критериям:

  • возможности повторного практического использования;
  • форме лезвий;
  • размерам ножевых полотен;
  • стоимости.

Покупая электрический рубанок, кроме проверки его работоспособности и комплектации следует уделять внимание качеству установленных на барабане ножей, их заточке. Лезвия должны быть острыми, с ровной кромкой, не содержащей изгибов или выбоин. Проверять следует и запасные ножи. От правильного подбора режущих насадок зависит конечное качество обработки пиломатериалов.

Одноразовые ножи

Ножи, предназначенные для одноразового использования, делают из твердых сплавов на основе стали в виде острых с двух сторон пластин. Затачиванию такие режущие части не подлежат. После того, как используемая кромка полностью изнашивается, ножевое полотно переворачивают и устанавливают на барабане другой стороной. При этом инструментом продолжают работать. Если и вторая режущая кромка затупляется, то лезвие просто выбрасывают.

Одноразовые ножи предназначены только для выполнения работ, которые не требуют высокой точности и качества обработки заготовок. Но они удобны в практическом использовании: при установке их не надо точно настраивать и балансировать.

По форме одноразовые изделия бывают:

  • прямыми;
  • волнистыми;
  • прямыми, но закругленными с концов.

У первой разновидности изделий прямая режущая часть. Такие расходные материалы удобно применять, чтобы выполнять обработку деталей, имеющих меньшую ширину, чем длина у установленного лезвия, выбирать четверти. Волнистые ножи используют при необходимости проведения грубой обработки пиломатериалов. С их помощью можно придавать деревянной поверхности различную текстуру, например, сымитировать «старение». Прямые режущие кромки, закругленные по краям, хороши тем, что не оставляют следов (борозд, ступенек) на поверхности обрабатываемой древесины. Это подходящий вариант при необходимости работы с широкими деревянными заготовками.

Одноразовые лезвия имеют больший срок службы, но могут достаточно легко сломаться при случайном столкновении с металлом (например, гвоздем, болтом). Являются оптимальным вариантом насадок при необходимости работы с заготовками из твердого дерева.

Многоразовые режущие насадки

Изделия, которые предназначены для многоразового использования, отличаются как своей формой, так и размерами от одноразовых режущих насадок. Их изготавливают, используя сталь высокого качества, что обеспечивает легкость и качественность обработки деревянных поверхностей.

Читайте также:  Как закрепить гуашь на бумаге

С помощью многоразовых ножей можно добиться такой степени гладкости поверхности заготовки, что шлифование не потребуется. Они имеют маркировку HSS (полностью High-Speed Steel, что переводится как быстрорежущая сталь). Такие лезвия считаются профессиональными. Их установка сопровождается высокоточной балансировкой и регулировкой. Заточка также должна быть отличного качества. При этом инструментальную быстрорежущую сталь можно наточить так, чтобы она была очень острой.

Многоразовые режущие насадки покупать выгоднее, потому что есть возможность их многократного затачивания. Но обрабатывать древесину твердых пород (например, лиственницу или дуб) изделия из быстрорежущей стали не позволяют.

На рабочие барабаны большинства моделей электрических рубанков можно устанавливать как одноразовые, так и многоразовые режущие насадки. Но встречаются также устройства, которые возможно оснастить только лезвиями, не предназначенными для затачивания. По этой причине при покупке электрорубанка рекомендуется отдавать предпочтение универсальным электроинструментам.

Классификация по размерам

Ножи для электрорубанка могут быть стандартного или нестандартного размера. Изделия первого вида, называемые «пластинами», имеют длину 82 мм, ширину 5,5 мм, а толщину 1,2 мм. Такие режущие насадки подходят на большинство моделей электрических рубанков от иностранных фирм Макита, Skil, Бош, Black&Dekker.

Ножи прямые для электрорубанков Bosch, SKIL

Нестандартные режущие насадки с большей шириной и толщиной лезвий характерны для электрорубанков от фирм Байкал и Интерскол. Из-за своих параметров они прочнее и качественнее стандартных пластин. При попадании на металл такие ножи не ломаются. Их можно затачивать с помощью наждака. Ширина насадок составляет около 1 см. Длина может быть 82 мм, 102 мм, а у изделий фирмы Ребир она достигает 110 мм.

Ножи прямые для электрорубанка Rebir ИЭ-5709

Цена режущей насадки зависит от фирмы производителя. Также этим фактором часто определяется качество изделия. Если приобретать ножи известных компаний (например, Бош), то можно рассчитывать на долгий срок их службы.

Некоторые модели электрорубанков комплектуются режущими насадками необычной формы и конструкции. Чтобы не ошибиться с размерами, рекомендуется перед покупкой старое лезвие брать с собой для сравнения.

Когда нужна регулировка или замена ножей электрорубанка

Ножи на электрорубанке со временем изнашиваются. Их требуется снять и наточить либо вовсе заменить, а после обратно установить на барабан. Вновь поставленные режущие насадки требуется отрегулировать, чтобы обрабатывать пиломатериалы максимально качественно. В предварительной настройке нуждаются также лезвия нового электроинструмента перед началом использования.

Появление следующих признаков указывает на то, что регулировка необходима:

  • изменение звука при обработке заготовок;
  • вибрация инструмента во время работы;
  • ухудшение качества строгания пиломатериалов (образование волн, сколов, бороздок, торчащих волокон и прочих дефектов);
  • возрастание усилий, затрачиваемых на работу.

Изменение звука характерно не для всех моделей. Данный признак может свидетельствовать также о ряде других неполадок.

Если после выполнения регулировки ножевых полотен рассмотренные признаки не исчезнут, то понадобится производить более серьезный ремонт электроинструмента.

Настройка правильного положения режущих насадок выполняется по таким параметрам:

  • высоте части лезвия, которая выступает над подошвой электроинструмента;
  • размеру бокового выступа ножа, предназначенного для выборки четвертей.

С помощью правильной регулировки положения ножевых полотен на барабане достигается высокое конечное качество обработки пиломатериалов.

Как правильно отрегулировать ножи

Выполнить регулировку ножей на барабане самостоятельно не составляет особых проблем. Чтобы выставить положение лезвий инструмента перед работой, понадобится:

  • шестигранный ключ, идущий в комплекте с рубанком;
  • металлическая линейка или кусок стекла подходящего размера.

Настройку производят, выполняя все операции в такой последовательности.

  1. Переворачивают электрорубанок, располагая его вверх барабаном на столе либо верстаке.
  2. Если необходимо, то с помощью растворителя стирают с насадок смоляные наслоения.
  3. Выставляют положение передней части подошвы в положение, обеспечивающее минимальную глубину строгания.
  4. Поворачивают любое лезвие, располагая его в прорези между плитами.

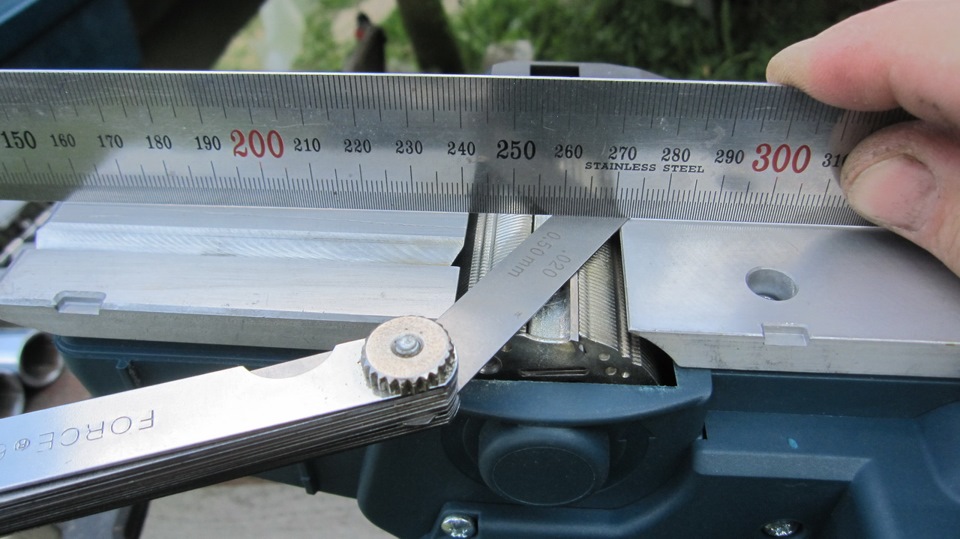

  5. На поверхность опорной плиты кладут линейку.
  6. Если режущая кромка не касается ее, то ножевую планку поднимают до нужного уровня, послабляя для этого (незначительно) крепежные болты с помощью шестигранника.
  7. После выставления затягивают крепеж.
  8. Процедуру повторяют со всеми насадками, устанавливая при этом зазоры одинаковых размеров, чтобы не допустить разбалансировки барабана и появления вибрации электроинструмента во время работы.
  9. Проворачивая барабан рукой, определяют легкость его вращения.
  10. Проверяют правильность проведения настройки на ненужной заготовке.
Читайте также:  Как проверить двигатель дрели

В рассмотренной последовательности проводят регулировку рабочего положения режущих кромок у моделей электрорубанков с одним, двумя или тремя ножами.

Следует учитывать, что рабочие части прямых по форме ножей должны выступать примерно на 0,5 мм, а закругленных – на 1 мм или больше.

Если регулировка проведена правильно, то режущие кромки на барабане должны стоять без перекосов параллельно к подошве электроинструмента. Ряд новых моделей содержит регулировочные винты, которые требуется просто подкручивать, чтобы установить ножевые пластины в нужном положении. Чтобы настроить инструмент, его обязательно нужно отключить от питающей сети, а в беспроводных моделях следует снять аккумулятор. Это позволит гарантировать, что электроинструмент самопроизвольно не включится.

Алгоритм замены ножей на электрорубанке

Чтобы снять ножи с электрорубанка и заменить их новыми (или правильно заточенными) понадобится набор гаечных ключей, а также, в некоторых случаях, отвертка. Собрать и разобрать электрорубанок полностью, чтобы поменять рабочие насадки, не потребуется. Замена выполняется в такой последовательности:

  • проворачивают барабан, выставляя его в такое положение, чтобы получить доступ к болтам крепления ножей;
  • ослабляют, но не полностью, эти болтовые фиксаторы;

  • вручную или с использованием плоской отвертки снимают рабочую насадку;
  • с остальными лезвиями поступают аналогичным способом;
  • ставят новые ножи в гнезда, фиксируя их болтами;
  • выставляют их в правильном положении.

Основным моментом является необходимость поставить лезвия точно в гнезда и надежно зафиксировать их, чтобы они не выпали во время работы инструментом. Из-за того, что у разных моделей электрорубанков крепления рабочих насадок могут отличаться, то рекомендуется предварительно прочитать инструкцию по эксплуатации к используемому оборудованию.

В продаже можно встретить ножи, лезвия которых поворачиваются. Это очень удобно, потому что достаточно просто перевернуть затупившуюся кромку, заменив ее острой.

Когда на барабане электрического рубанка установлены две режущие насадки, менять нужно сразу обе. Это предотвратит возникновение дисбаланса, следствием которого является снижение качества обработки пиломатериалов и выход из строя электрического рубанка.

Заточка ножей электрорубанка в домашних условиях

При регулярном применении электрорубанка для обработки деревянных поверхностей (строгания, выборки четверти, снятия фаски), его режущие кромки затупляются. Если ножи предназначены для многоразового использования, то их можно самостоятельно наточить. Заточка осуществляется по такому же принципу, как и у ручных рубанков. Различия заключаются лишь в числе режущих кромок, которые требуется точить.

Использовать электроинструмент с затупленными лезвиями нельзя по таким причинам:

  • возрастает нагрузка на электродвигатель, вследствие чего ускоряется его износ;
  • значительно снижается качество обработки поверхности пиломатериалов.

Правильно наточить режущие кромки рабочих насадок помогут специалисты сервисных центров либо специальных мастерских. Если нет возможности обратиться к профессионалам, то можно всю работу проделать в домашних условиях. Чтобы заточить лезвия самостоятельно, можно использовать следующие приспособления:

  • станок для заточки ножей;
  • обычный точильный брусок (абразивный камень, оселок);

  • наждак;
  • напильник по металлу;
  • шлифовального круга.

Также потребуется специальный зажим, чтобы держать затачиваемую деталь.

Затачивание лезвия с помощью абразивного камня выполняют так.

  1. Снимают рабочие насадки, которые требуется наточить, с барабана электрорубанка.
  2. Закрепляют ножи с помощью специальных винтов в зажиме таким образом, чтобы их режущие кромки лежали в одной плоскости.
  3. Зафиксированные лезвия с легким нажимом, плавно водят по поверхности абразива, следя за тем, чтобы они затачивались одновременно.
  4. Осматривают наточенные детали на наличие отклонений, повторяя весь процесс при их обнаружении.
  5. Проверяют остроту на любом куске доски.
  6. Устанавливают ножевые пластины на барабан, настраивая их положение.

Перед выполнением работы абразивный камень рекомендуется предварительно смочить водой. Следует учитывать, что крупнозернистый абразив предназначен для первичной обработки, а мелкозернистый – для доводки. Рекомендуется сохранить первоначальный угол заточки у лезвия (примерно 30 градусов).

Рассмотренный ручной способ хорошо подходит для правки заточки. Если кромки сильно затуплены либо имеют зазубрины, то точим их на станке. При этом следует внимательно следить за тем, чтобы не снять лишнего металла с лезвий.

Если применяется шлифовальный круг, снятую с барабана деталь водят по его поверхности поступательными движениями.

Своими руками все действия следует проводить осторожно, аккуратно обращаясь с лезвиями, чтобы избежать травмирования. Высокое качество выполнения затачивания появится с опытом и навыками.

Состояние ножей электрорубанка — их регулировку и остроту — следует проверить перед началом обработки пиломатериалов. От этого зависит не только качество строгания, но и личная безопасность. Все операции по замене, заточке, настройке рабочих насадок необходимо выполнять только с отключенным от сети электроинструментом. Для придания первоначальной остроты режущим кромкам достаточно воспользоваться обычным оселком.
