Как разобрать бойлер термекс 80 литров видео

Компания Термекс – ведущая компания в Европе, производящая водонагреватели, причем занимается она выпуском только этой продукции. Начало карьеры этой фирмы было положено в 1949 году и с тех пор она неуклонно наращивает темпы производства, которые достигают свыше 2 млн штук в год.

В состав Термекса входят специалисты, занимающиеся научной разработкой, конструированием, и внедрением в производство самых передовых знаний в этой области, широко развита сервисная сеть этого объединения, которая осуществляет как гарантийный, так и текущий ремонт водонагревателей.

Российский рынок эта компания начала осваивать с 1995 года, и на сегодня Термекс почти полностью занимает нишу водонагревателей как на нашем рынке, так и сопредельных странах бывшего СССР.

Инструменты

Для разборки водонагревателей Термекс потребуются следующие инструменты:

  • отвертки – прямая и крестовидная;
  • гаечные ключи – можно универсальный газовый, но будет хорошо, если есть накидные – на 22; 14; 10 и 8;
  • пассатижи;
  • индикаторная отвертка;
  • протирочный материал, желательно водопоглощающий.

Познавательную статью о проточных водонагревателях Термекс читайте здесь.

Этапы работы

Разборка бойлера происходит следующим образом:

  1. Перекрывается водоснабжение. При правильной установке водонагревателя, снизу корпуса должен располагаться вентиль для перекрытия воды.
  2. Обесточивание водонагревателя, после чего его необходимо полностью отключить от электричества.
  3. Осторожно, прямой отверткой снимается защитная крышка. Если она сидит плотно, то ее потихоньку снимают движениями, напоминающими открывание консервной банки. В ходе операции по снятию защитной крышки важно не повредить эмаль.
  4. Индикаторной отверткой проверяется напряжение на клеммах. Разбирающий должен касаться железного колпачка отвертки и последовательно прозвонить контакты. Лампочка в отвертке не должна гореть ни в одном случае.
  5. Бойлерный бак освобождается от воды.

Это необходимо с той целью, чтобы вода, которая может оставаться в баке стекла постепенно. ТЭН и термостат после извлечения нужно протереть сухой ветошью. Проверяется износ прокладки на фланце ТЭНа.

Статью об установке и подключении водонагревателя Термекс своими руками читайте здесь.

Смотрите видео, в котором опытный пользователь подробно показывает, как разобрать и почистить водонагреватель Термекс:

Устройство водонагревателя Thermex®.

По сути, это просто металлический термос с ТЭНами и «мозгами», которые подключены к водопроводу и электричеству. Более подробную информацию ищите на просторах Интернета.

Привет всем! Эта статья научит Вас остерегаться сервисных центров и возможно производить ремонт и профилактику водонаревателей.
Полгода назад у моих родственников во время эксплуатации вертикального плоского электрического водонагревателя фирмы Thermex®, объемом 80 литров, произошло срабатывание встроенного УЗО.

Все картинки можно увеличить для просмотра просто кликнув на них.

Не долго думая, родственник отвозит данный водонагреватель в сертифицированный сервисный центр «Морозыч», что находится в здании КСК ЗММК по ул. Пр. Строителей, г. Улан-Удэ, на ремонт. Ремонт был произведен в сжатые сроки. Согласно выданной квитанции выяснилось что была произведена замена ТЭНа мощностью 1300 Вт. Стоимость запасных частей и работа составили 3000 рублей, гарантия 3 месяца.

Вроде все нормально, все подключили, все работает, однако прошло полгода и опять та же проблема. Теперь попросили меня посмотреть.

Как проводили ремонт (крик души).

Подготовка.

  • Первым делом отключили от электросети и от воды.
  • Слили воду из бака. Сливается 80 литров не быстро.
  • Сняли и перевернули нагреватель вверх ногами. Открутили предохранительный клапан, два маленьких самореза по бокам корпуса и один винт, спрятанный под наклейкой по центру нижней крышки.

Справка: Предохранительный клапан.

  • Предотвращает самопроизвольный слив воды из водонагревателя при отключении подачи холодной воды в магистральной сети;
  • Уравнивает давление нагреваемой воды с давлением воды в системе водопровода: при повышении давления в водонагревателе выше давления воды в магистральной сети, клапан открывается и давление понижается до магистрального.
  • При повышении допустимого давления в магистральной сети, автоматически, через дренажное отверстие обратного клапана, происходит сброс избытка давления.
  • Вскрытие водонагревателя и проверка изоляции ТЭНов показала, что пробит ТЭН 1300 Вт и его надо поменять. Второй ТЭН на 700 Вт оказался целым.
  • Замена ТЭНов в водонагревателе Thermex® дело не хитрое, но требует аккуратности и внимания. Рекомендую все этапы работы фотографировать чтобы при сборке не остались лишние запчасти.
  • Вынув ТЭН 1300 Вт обнаружили, что на нем напрочь отсутствует магниевый анод. Здесь необходимо пояснить, что анод не растворился полностью, а тупо не был установлен при замене ТЭНа в мастерской. Этот факт подтверждался отсутствием шпильки с помощью которой анод прикручивается к корпусу ТЭНа. Уже позже, посетив этот центр, спросили приёмщицу: «Почему не установили магниевый анод?» Она ответила, что мы видимо сами не захотели из-за дороговизны (цены смотри ниже), типа многие отказываются. Этот факт говорит о некомпетенции сотрудников сервис-центра «Морозыч». Эксплуатировать электроводонагреватель без магниевого анода- просто убивать его.
Читайте также:  Инструментальные легированные стали это

Справка: Магниевый анод.

Предназначен для уменьшения электрохимической коррозии внутреннего бака.
Для продления срока службы водонагревателя рекомендуется производить замену магниевого анода не реже 1 раза в 6 месяцев.

  • На всякий случай сняли второй ТЭН и обнаружили, что здесь магниевый анод был, но весь вышел (см. фото) и его требуется заменить.
  • Кроме того при перевороте корпуса было слышно как что-то внутри перекатывается и при этом сильно шуршит. Это оказалась накипь. Вытаскивать её это танцы с бубнами. Вышло очень много, но это сделать следует обязательно. Есть совет в прикрепленном под статьей видео.

Запасные части.

  • Возник вопрос: Где купить ТЭН и аноды? Приняли решение обратиться в сервисный центр.
  • По дороге в вышеупомянутый «Морозыч» попался другой (название говорить не буду пока не заплатят деньги за рекламу), где стоимость ТЭНа 1300 Вт в комплекте с анодом и новой силиконовой прокладкой была 1650 рублей. Надо сказать, что в «Морозыч» цена вопроса была 1500 рублей за ТЭН и плюсом маленький анод за 400 и большой за 500 рублей соответственно, ну и 50 рублей за прокладку. Посчитать общую стоимость не сложно.
  • Выбрали второй центр и приобрели комплектующие там (см. фото).

Установка и сборка.

Сборка водонагревателя производится в обратной последовательности. Есть одна тонкость, затягивать гайки, крепящие ТЭН с новой прокладкой требуется перекрестно чтобы не произошел перекос и не образовалось протечки.

Вот так отдашь вещь на ремонт, а эти «деятели» могут легко тебя обмануть или ввести в заблуждение. Мало того что деньги возьмут, так еще и свою работу сделают не качественно. Так можно не только каждые полгода ТЭНы менять, но и полностью агрегат потерять. Вот засада.

В авторизованный сервисный центр «Морозыч» больше никогда не обращусь и другим не советую.

Поменять ТЭН и магниевый анод, очистить бак от накипи легко может любой нормальный мужик. Это дешевле и нервы не страдают.

Хочешь сделать хорошо — сделай сам!

И в конце, нашел короткое, но очень полезное видео по теме:

Стоимость электрики

Как выбрать кабель?

Какой тёплый пол лучше плёночный или кабельный?

комментариев 11

  • Комментарии 11
  • Пингбэки 0

Подскажите, термекс 80 снизу подкапывает, по шву круглому, что это может быть

Возможно протечка по силиконовому уплотнителю ТЭНа.

Въехали в съемную квартиру. Отключили горячую воду. Ну и не страшно подумали мы, а зря…
У нас 30 литровая модель с двумя клавиши и ручным термостатом. При включении ни чего не происходит — ни что не горит, вода холодная. Под нижней крышкой на самом входе по питанию 4-х контактная коробочка с тонкой «кнопочкой». Кнопочка внутрь не нажимается, но наружу вытаскивается и обратно сама запрыгивает. В инструкции она названа «предохранительный термовыключатель». Его нужно нажать до щелчка.

Собрался понажимать клавиши на панели управления и замерить напряжение на тенах: при включении одной из них стало выбивать автомат в квартире, хотя раньше этого не происходило. Сопротивление на тенах: 87 и 38 ом — на короткое замыкание не похоже.

Включаю клавиши при отключенных тенах: зажигается подсветка на них и автомат не выбивает.

В итоге выяснил, что проблема в первом тене, если снять с него клеммы и включить обе клавиши — автомат не выбивает, на второй тен подается питание.. Решив что теплая вода лучше холодной собрал с первым отключенном теном (замотав изолентой). Набрал воды — стало выбивать автомат сначала при включении второго тена, а потом если водоногреватель включен в розетку

Читайте также:  Как открыть дверь если заклинило язычок

Павел! Чудес не бывает. Электроники в Вашем водонагревателе нет. Все части электрические (ТЭНы, провода) или электромеханические (термостаты). Осмотреть визуально и прозвонить каждую часть не представляет большого труда. Нужны прибор, инструмент и голова. Представляю приблизительную схему водонагревателя

По моему скромному мнению, г. Знакомый электрик, жертвенный анод не ставится на нержавейку в принципе, об этом много инфы в интернете…

Валера! В случае с баками из нержавеющей стали, основная функция магниевого анода — исключить коррозию нагревательного элемента. Правда, сложно определить когда именно разложится анод, но его установкой и периодической заменой все таки не следует пренебрегать.

Термекс 80л. Заменил ТЭН 1,3 кВт. При включении выдает ошибку Е1, хотя вода в баке есть. В чем причина?

  1. Наполните бак до упора, ошибка Е1 говорит о не заполненном баке.
  2. Может накрылся датчик. Требуется замена.
  3. Может быть «глюк» электроники. Попробуйте вынуть вилку из розетки и через пол-минуты включить обратно. Если не прошло, то проще всего поменять всю плату.

Прочитав эту статью сделал всё также. Но когда вынул ТЭН 1300W там магниевого анода тоже не было, и шпилька отсутствовала. Водонагреватель ни разу до этого не разбирался. Видимо поскольку бак из нержавейки изготовитель не ставит магниевый анод. На ТЭНе 700W была только шпилька, хотя этот ТЭН практически не работал. Так ставить магниевый анод или нет?

Здравствуйте, Михаил!
Мое мнение — магниевый анод ставить обязательно. Если не поставить, то быстро сожрет ТЭН и опять будете ремонтировать.

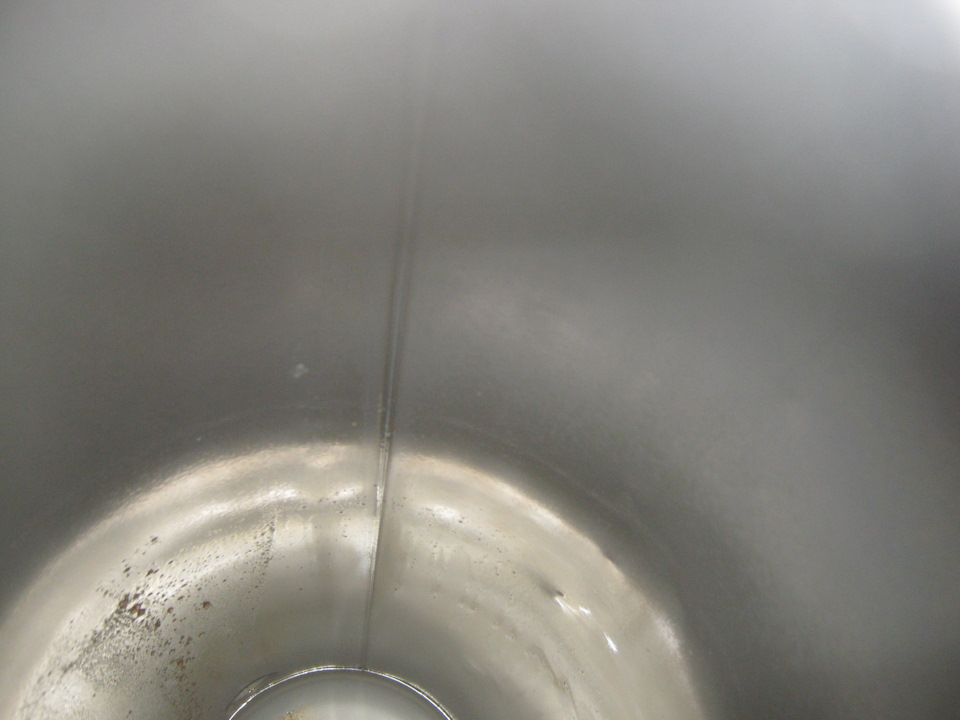

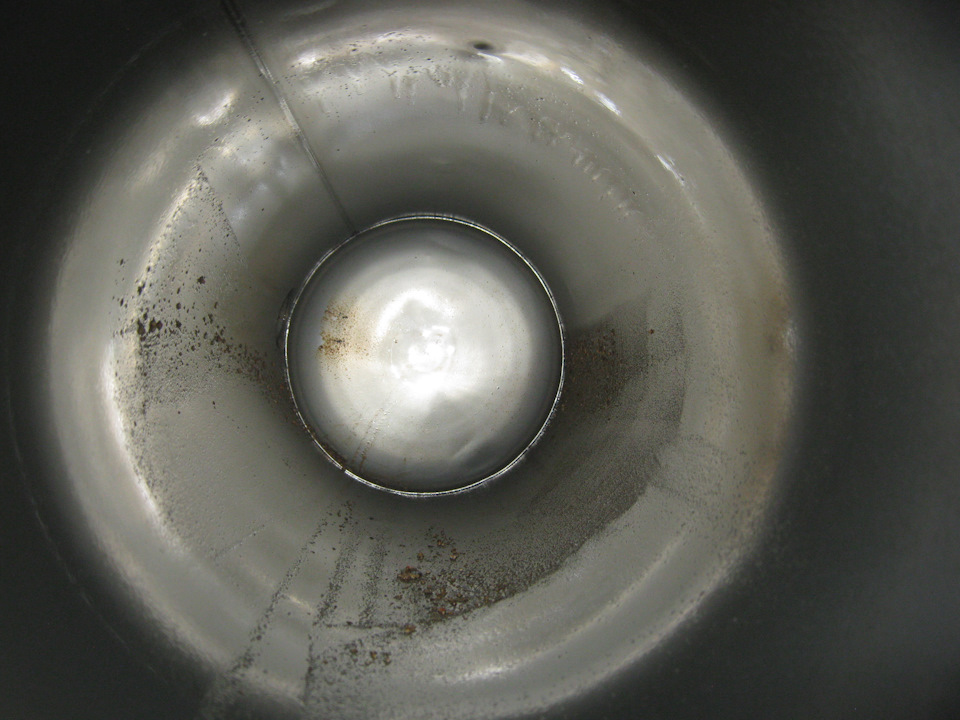

Не забудьте освободить внутренности бака водонагревателя от накипи и грязи. На фото снизу видно колличество накипи и грязи внутри водонагревателя Термекс.

Добавить комментарий Отменить ответ

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

Проблема стала сама собой — уменьшилось давление (струя) в кране горячей воды. Было принято решение продуть или же промыть проточной водой — но оно не увенчалось успехом, в итоге снимал бойлер и чистил — промывал так как полагается.)))

Кому что интересно — пишите!

Recommendations

Comments 80

У меня точно такой нагреватель, было дело тэн взорвался

((( не хер@се ((( из за чего он!

Накипь была, типа мела что-то, а потом к.з. и выбило вниз все. Поменял тэты оба на всякий случай и поставил магниевый анод, он вроде лучше стандартного из нержи маленького

Красная трубка должна выкручиваться и идёт она до самого верха бойлера
Это так, на будущее))) и не надо разбирать)))

и что это даст? Тены не почистить через это отверстие?((((

а тэн влияет на напор?

нет! — Тен влияет на нагрев а если тен засорился то и наглев плохой и потребляет больше энергии, а через отверстие тен не почистиш((((

А если в нем пол ведра накипа за 1год! не слабо ! Да? Вода просто прекрасная!

Вода прекрасная -это на вкус или в лаборатории проверял?

Пол ведра накипи в год! Качество говорит за себя !

печаль — если есть возможность сдай воду на анализ! мож что то интересное найдеш))))

Сдавали! Во всей округи вода гавно… что делать приходиться пить что есть

Тогда я вам могу только по сочувствовать((( или же нанять бурильную вышку скинутся всей округой и на улице сделать бювет с артезианской водой!

У меня 100 литровый стоит. Чищу раз в пол года — накипь…

У моей сестры такой дома взорвался…как после гранаты.

клапан не поставил а давление его и рознесло!

А зачем разбирать? В основном там ржавчина. Я на входе поставил проточный фильтр и при замене засыпаю 45-60гр лимонной кислоты. Грязь с ржавчиной жрет дочиста

это не ржавчина — бойлер нержавейка. это накипь как в чайнике — зависит от качества воды

Я это и имел ввиду)

Так же делаю. У меня немец 50 литров — 200 грамм лимонки и греть. Сливаешь и видно сколько гэвна там было.

Читайте также:  Из кондиционера течет вода в комнату причины

Наверное, не заглядывал :))) Лимонка хорошо накипь и прочую каку моет. В машинах систему охлаждения только ей и мыл, химия вся идет лесом. То едкая зверски, то не моет нифига. А тут результат проверенный. Да и по стоимости химия/лимонка последняя выигрывает в 10 раз меньшей ценой.

А как воду из бойлера сливаете? Трубы отсоединяете?

посмотри видео часть 2

Такой еще не встречался

Стоит Такой-же, вода со скважины 50 метров качает. Через два года меняли тену, почти полный грязи был…

ванная прям как у меня до ремонта один в один! И панно на стене тоже

А у меня унитаз такой же точно был)))))только дергалка на бачке пластиковая была, а сейчас хочу купить себе такой, который с чугунным бачком на трубе

Жесть у меня максимум за 3 года на спичечный коробок…

Просто чтобы такого не было в будущем, нужно фильтр грязевик хотя бы перед котлом ставит.

он не поможет это накипь из самой воды превращапется в наросты.
у меня за год накапливается 2кг такой накипи в 100л бойлере

Тогда устанавливай фильтр для смягчения воды…

Они разные есть, зайди в магазин который специализируется на инженерной сантехнике, спроси у них, в основном такую штуку ставят на газовые двухконтурный котлы, на вход ГВС.без этого фильтра так и будет накипь, ржа собираться и тенны менять придется намного чаще по этой причине.стоит он не дорого, дешевле тенов.

Я не знал, что они умягчают воду, я думал они только "грязевики"…

Грязевик надо обязательно, ибо это правильная обвязка котла, вот что первое попалось ради примера, чтобы представлять что за фильтр нужно поставить после грязевика www.mshop.kiev.ua/product…t-nakipi-filter1-fos-200/

Они разные есть, зайди в магазин который специализируется на инженерной сантехнике, спроси у них, в основном такую штуку ставят на газовые двухконтурный котлы, на вход ГВС.без этого фильтра так и будет накипь, ржа собираться и тенны менять придется намного чаще по этой причине.стоит он не дорого, дешевле тенов.

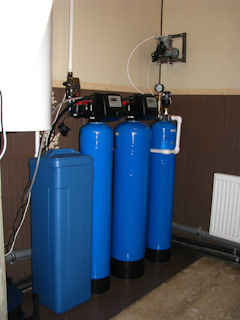

Я честно говоря представляю вот такую систему

Вот это интересный вариант, не в курсе какая производительность и срок службы наполнителя?
У нас в городе таких не встречал…

У нас в каждом сантехнической валяется…думаю полгода точно менять не надо, про производительность надо конкретно смотреть на фильтре, есть совсем маленькие колбы., для котла его вполне хватает чтобы не собиралась накипь и прочая херня.посмотри в ютубе ролики фирмы тепло-вода, мужичок много чего толкового рассказывает и показывает в сфере инженерной сантехники.

Вот это интересный вариант, не в курсе какая производительность и срок службы наполнителя?
У нас в городе таких не встречал…

Ты правильно представлял что показал на фото, а это от лукавого, все зависит от воды, а точнее содержание в ней солей и извисти, а то что стоит 600 р это от лукавого, у меня за год с пол ведра его, хотя вода мягкая очень, а вот примесей в ней много других которые на жесткость не влияют

Они разные есть, зайди в магазин который специализируется на инженерной сантехнике, спроси у них, в основном такую штуку ставят на газовые двухконтурный котлы, на вход ГВС.без этого фильтра так и будет накипь, ржа собираться и тенны менять придется намного чаще по этой причине.стоит он не дорого, дешевле тенов.

Ну или хотя бы вот такую:

Это тоже оно, подбирать по литражу системы.

это далеко не одно и тоже что твоя штука за 600 р что эта система ХВО,

Ну или хотя бы вот такую:

он вообще не понимает о чем говорит, ты показываешь ему реально ХВО, где катионит и регенерация солевым раствором, а он тебе про расход и колбу с шарами ))))) о я ржу

Тогда устанавливай фильтр для смягчения воды…

заняться мне больше нет чем) помимо тенов ещё и на фильтры тратиться
