Как рассчитать очистные сооружения

Содержание

Расчёт очистных сооружений, входящих в состав очистной станции канализации, производится по формулам и данным, указанным в соответствующих рекомендуемых литературных источниках. В проекте желательно применять типовые сооружения, в этом случае геометрические размеры известны и расчёт сводится к определению скоростей, уровней и продолжительности пребывания воды.

Расчёт количества выпадающего песка, осадка, активного ила производится по удельным нормам, приведенным в табл. СНиПе [2].

Очистные сооружения рассчитываются в следующем порядке.

– рассчитывают сооружения по ходу воды – решётки, песколовки, водоизмерительные лотки, отстойники, сооружения биологической очистки, вторичные отстойники, дезинфекторы (смеситель, хлораторная, контактные резервуары), выпуск (одновременно рассчитываются и коммуникации – лотки, трубы, дюкеры, водосливы);

– рассчитывают сооружения для обработки осадка – илоуплотнители, метантенки, иловые площадки или установки для механического обезвоживания осадка и термической сушки. (При варианте подачи влажного осадка на сельскохозяйственные поля производится прикидочный расчёт иловой насосной станции.);

– рассчитывают воздуховоды, подающие сжатый воздух в аэротенки, и производится подбор воздуходувок.

Если выбран вариант почвенной очистки, то соответственно рассчитываются площадь полей орошения или фильтрации, оросительные трубопроводы и каналы, при необходимости – дренажная сеть, станции перекачки.

При использовании типовых проектов очистных сооружений фактические расходы воды могут не совпадать с предусмотренными в типовом проекте. Поэтому типовые сооружения следует подбирать по ближайшей бóльшей производительности, при этом скорость движения сточной жидкости в каналах, трубах, и лотках должна быть не менее самоочищающей, рекомендуемой [2].

При расчёте очистных сооружений желательно число отдельных сооружений или секций выбирать одинаковой кратности для всей очистной станции. Это даёт экономию строительных и эксплуатационных расходов.

Все результаты расчётов очистной станции следует помещать в таблицы. Это даёт возможность наглядно сопоставить характерные данные, оценить правильность выбранного решения.

4.1 Расчет сооружений для механической очистки сточных вод.

4.1.1 Приёмная камера

Резкие колебания расхода и количества загрязнений сточных вод затрудняют их очистку. Для усреднения расхода и количества загрязнений применяют приёмную камеру. Типоразмер приёмный камеры принимается в соответствии с табл. 5.1 [3].

Решетки устанавливаются на всех очистных сооружениях независимо от того, как поступают сточные воды на очистные сооружения – самотеком или после насосной станции, имеющей решетки.

Тип решеток определяется в зависимости от производительности очистной станции и количества отбросов, снимаемых с решеток. При количестве отбросов более 0,1 м 3 /сут предусматривается механизированная очистка решеток, при меньшем количестве отбросов – ручная. При механизированных решетках следует предусматривать установку дробилок для измельчения отбросов и подачи измельченной массы в сточные воды перед решетками или направлять их для совместной обработки с осадками очистных сооружений. При малой и средней производительности очистной станции применяют решетки-дробилки.

Читайте также:  Как подключить автоматику на откатные ворота

При расчете решеток определяют их размеры и потери напора, возникающие при прохождении через них сточных вод.

Размеры решёток определяются по расходу сточных вод, по принятой ширине прозоров между стержнями решётки и ширине стержней, а также по средней скорости прохождения воды через решётку.

Скорость движения сточных вод в прозорах решёток при максимальном притоке надлежит принимать: для механизированных решёток – 0,8…1 м/с; для решёток-дробилок – 1,2 м/с.

Расчёт решёток начинается с подбора живого сечения подводящего канала перед камерой решетки. Каналы и лотки должны рассчитываться на максимальный секундный расход qmax,cс коэффициентом 1,4 [2]. Скорость движения сточной жидкости в канале должна быть не менее 0,7 м/с и не более 1,2…1,4 м/с.

Общая ширина решётки определяется по формуле:

где S– толщина стержней. Наиболее употребляемые прутья прямоугольного сечения с закруглёнными углами размером 860 мм, т. е.S = 0,008,b– ширина прозоров между стержнями 16 мм = 0,016 м;n– число прозоров решётки, определяемое по формуле

, (17)

где Н – глубина воды в канале перед решёткой при пропуске расчетного расхода (без k=1,4),Vp– скорость движения сточных вод;k3– коэффициент, учитывающий стеснение сечения потока граблями: при механизированной очистке 1,05, при ручной очистке – 1,1…1,2.

Общая строительная длина решётки определяется по формуле

где 1– длина уширения перед решёткой, м, определяемая по формуле

где Bp– ширина камеры решётки, м;Bк– ширина подводящего канала, м;

P– рабочая длина решётки, принимается конструктивно равная 1,5 м;

2– длина уширения после решётки, м, определяемая как

Общая строительная высота канала в месте установки решёток, Н, м:

где h1– глубина воды в канале перед решёткой при пропуске расчетного расхода сk=1,4, м;h2– превышение бортов камеры над уровнем воды, должно быть не менее 0,3 м;hp– потери напора в решётке, определяемые по формуле

(22)

где g– ускорение свободного падения;k– коэффициент увеличения потерь напора за счёт засорения, равный 3;– коэффициент сопротивления, зависящий от формы стержней и определяемый по формуле

(23)

где – коэффициент, определяемый формой стержней, равный для прямоугольных 2,42, для прямоугольных с закруглёнными краями 1,83, для круглых 1,72,– угол наклона решётки к потоку.

Количество отбросов, снимаемых с решётки Wотб, м 3 /сут, определяется по формуле:

(24)

где = 8 л/(челгод) – количество отбросов в расчете на одного жителя, снимаемых с решёток с шириной прозоров 16…20 мм;– приведённое число жителей по взвешенным веществам.

Влажность отбросов составляет 80 %, плотность – 750 кг/м 3 .

Для дробления отбросов в здании решёток устанавливаются дробилки молоткового типа Д-3, Д-3а, производительностью 0,3…1,0 т/ч. Работа дробилок периодическая. Дроблённые отходы, транспортируемые потоком воды из технического водопровода, допускается направлять в канал сточной воды перед решётками или перекачивать в метантенки. Расход воды, подаваемой к дробилки, принимается из расчёта 40 м 3 на 1 т отбросов.

В проекте необходимо привести схему узла решёток и схематичное изображение дробилки. Основные технические характеристики решёток и дробилок приведены в табл. 17.1, 17.5 [5].

После определения числа работающих решеток необходимо предусмотреть установку резервных решеток согласно табл. 22 [2].

Расчет очистных сооружений ливневой канализации это сложная инженерная задача, от которой зависит эффективность очистки и работоспособность всех очистных сооружений, неверный расчет может привести к ошибкам при подборе оборудования и нарушению экологического законодательства.

Инженеры ООО «Регион» имеют значительный опыт проектирования и расчета ливневых очистных сооружений и сетей.

Пример расчета очистных сооружений ливневой канализации.

Очистные сооружения рассчитаны по ФГУП «НИИ ВОДГЕО» «Рекомендации по расчету систем сбора и отведения и очистки поверхностного стока с селитебных территорий, площадок предприятий и определению условий выпуска», а также в соответствии с СП 32.13330.2012 Актуализированная редакция СНиП 2.04.03-85.

Читайте также:  Как выкладывать декоративный камень с обоями

Согласно п. 3.4 ФГУП «НИИ ВОДГЕО» и разделу 7 СП 32.13330.2012 Актуализированная редакция СНиП 2.04.03-85 на очистные сооружения должна отводиться наиболее загрязненная часть поверхностного стока, которая образуется в периоды выпадения дождей, таянья снега и от мойки дорожных покрытий, в количестве не менее 70% годового объема стока для селитебных территорий и площадок предприятий, близких к ним по загрязненности.

Наиболее загрязненной частью считается первая порция дождя продолжительностью 20 мин. Следовательно, на очистку направляется 1/3 часть от расчетного расхода.

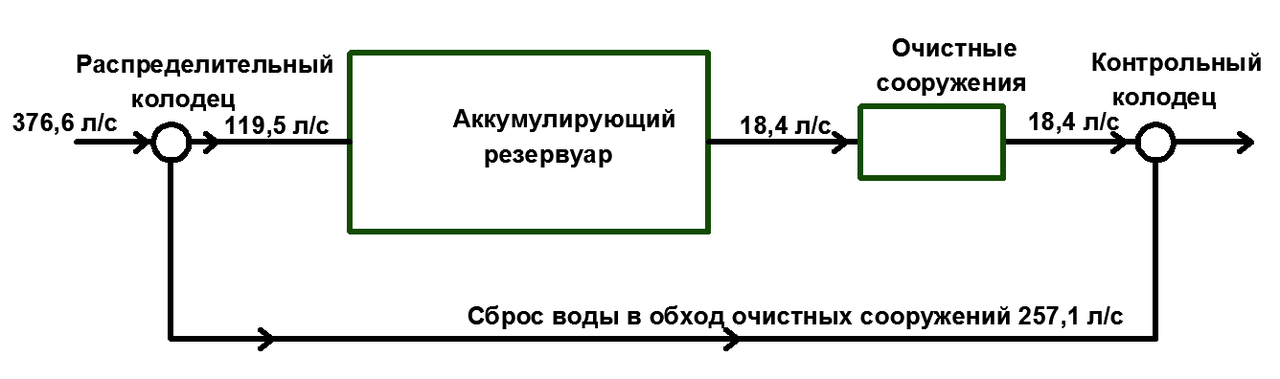

Поверхностные сточные воды на первом этапе подаются в разделительную камеру. Далее наиболее загрязненная часть сточных вод в самотечном режиме попадает в аккумулирующую емкость, и далее подается на локальные очистные сооружения, а «условно-чистые» стоки отводятся по обводной линии в колодец и далее с очищенным стоком после очистных самотеком поступают в реку.

Характеристика дождевых вод по основным показателям загрязнения приведена в таблице №2.

Значение показаний загрязнения дождевых вод на входе и выходе из очистных сооружений.

Концентрация основных загрязнений в сточной воде
